CAD 看图：剖视图、标注与打印¶
出图给客户或车间核对时，经常需要在柜体图纸上补一个剖面、标个尺寸、写句说明，再打印出来——不一定每次都要开电脑上的 CAD 软件。「设计出图 → CAD 看图」窗口里除了看图，还能给柜体出剖视图（可以选多个剖切位置）、加尺寸和文字标注、画简单的直线 / 圆 / 圆弧 / 三角形，并按纸张和比例打印或导出 PDF。用 另存 DXF 会把改好的图另存为一份新的 DXF，原图不会被改动；保存原图 则在确认后覆盖当前 DXF（DWG 须先另存 DXF）。
打开窗口¶
- APlus 主面板 → 设计工具 → 设计出图 → CAD 看图；
- 点 打开 选一张 DWG / DXF；或者先用「柜体四视图 DXF」导出一张柜体图再打开。

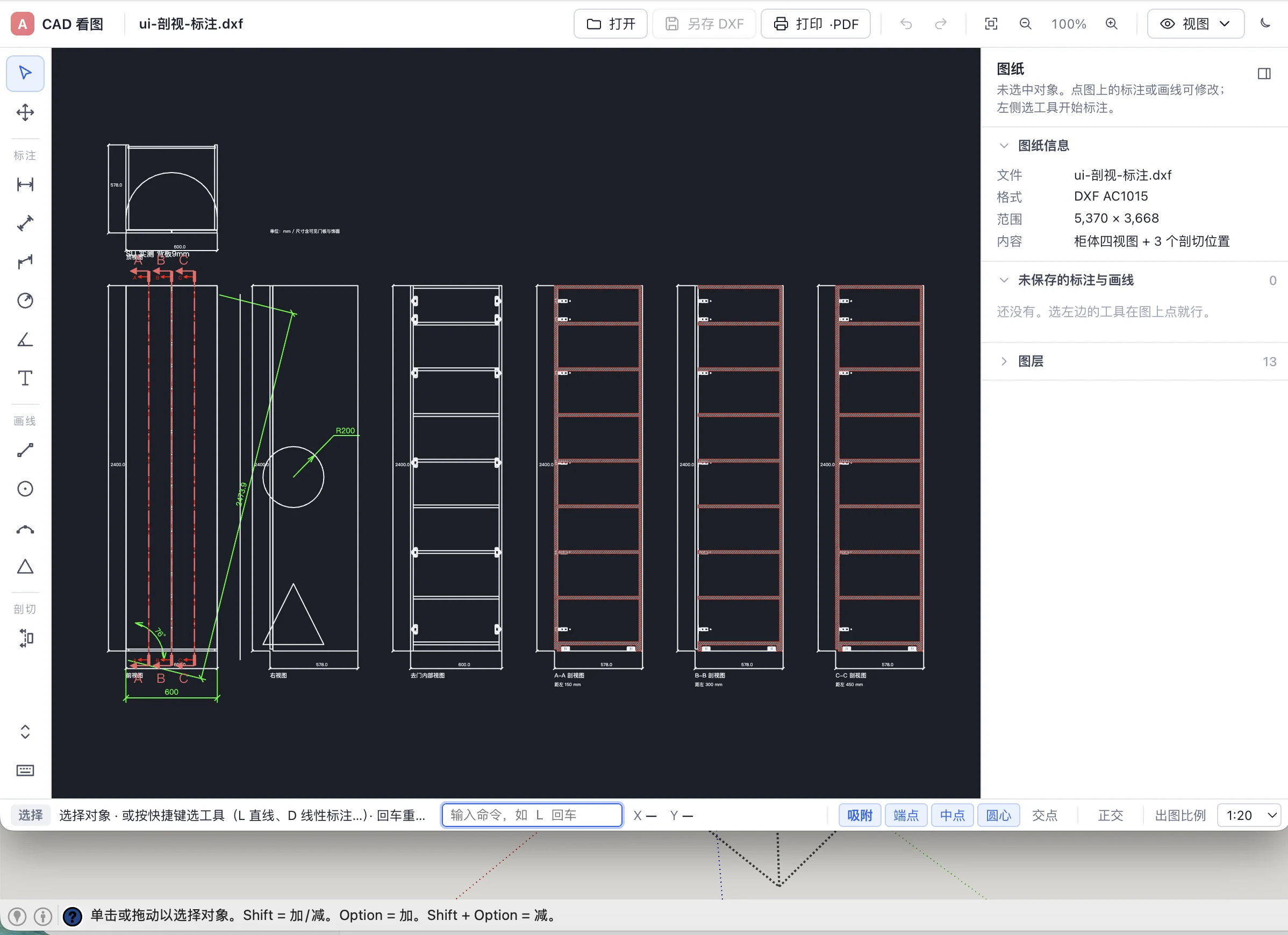

窗口布局：
- 顶部：打开 · 另存 DXF（另存为一份新文件，原图不改；右上角数字 = 还没保存的标注 / 画线个数）· 保存原图（确认后覆盖当前 DXF；DWG 须先另存 DXF）· 打印 / PDF ｜ 撤销 · 重做 ｜ 适配 · 缩放 ｜「视图」菜单（深色画布、按图层着色、显示文字 / 尺寸 / 剖切符号、十字光标等）· 深浅切换；
- 左侧工具栏：选择 / 平移 ｜ 标注（线性、平行、斜向、半径、角度、文字）｜ 画线（直线、圆、圆弧、三角形）｜ 剖切。鼠标停在按钮上会显示名称、快捷键和用法；窗口矮时自动收成「最近用过的一个」，点右下角小三角展开全组；
- 右侧面板随当前工具变化：选标注工具看标注样式，选画线工具看线条样式，点选图上的标注看它的属性，剖切工具看剖切列表和预览；
- 底部状态栏：当前这一步提示 · 命令输入框 · 光标坐标 · 吸附（端点 / 中点 / 圆心 / 交点可分别开关，F3 总开关）· 正交（F8）· 出图比例。
键盘也能操作
常用单字母快捷键：V 选择、H 平移、D 线性标注、P 平行标注、X 斜向标注、R 半径标注、J 角度标注、T 文字、L 直线、C 圆、A 圆弧、Y 三角形、S 剖切；命令输入框里直接打 500 沿光标方向画 500 长、500<30 长度 500 角度 30°、x,y 图纸坐标、@dx,dy 相对上一点；在图上直接按数字会自动跳进输入框。想关掉单字母快捷键可以去「视图 → 偏好」。

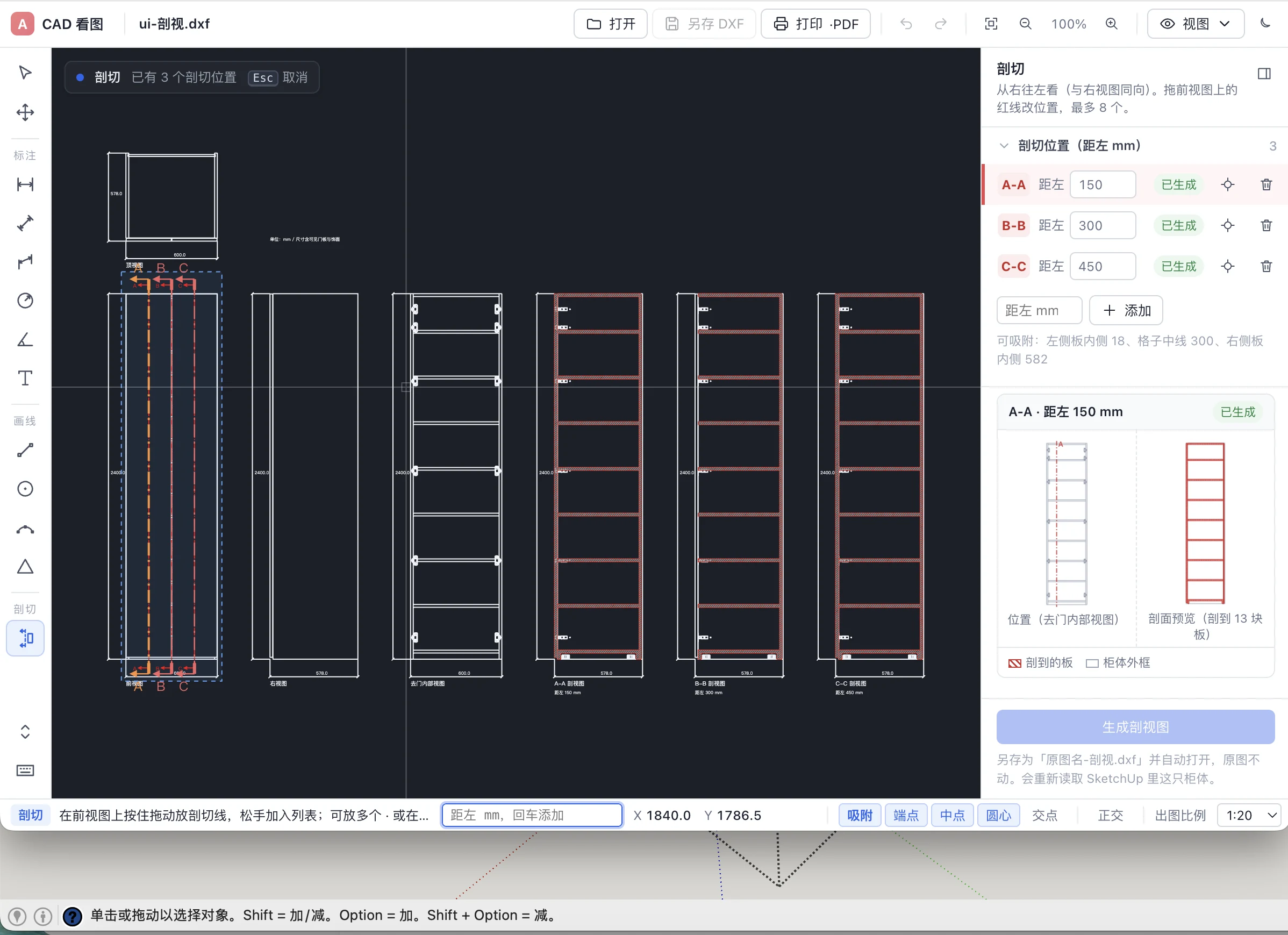

一、柜体剖视图（可以选多个剖切位置）¶
适用：用「柜体四视图 DXF」导出的柜体图（图里要有「前视图」；要用前后切，还需要有「顶视图」）。
- 打开柜体四视图 DXF，点左侧 剖切（快捷键 S）；
- 在右侧面板选剖切方向：
- 竖切：在前视图上放竖线，显示「距左 ××× mm」，剖视图从右往左看；
- 前后切：在顶视图上放横线，显示「距前 ××× mm」，剖视图从前往后看。图里没有顶视图时不能前后切；
- 上下切：在前视图上放横线，显示「距底 ××× mm」，剖视图从上往下看；
- 在对应视图上按住拖动放剖切线，光标旁实时显示位置，靠近可吸附的板件位置会自动吸附并显示名称，按住 Shift 取整到 10。松手加入列表，已有的线也能拖着改；也可以在右侧面板直接输入位置回车添加。不同方向可以混合放，合计最多 8 个。列表按先竖切、再前后切、再上下切排成 A、B、C……，同一方向内按位置从小到大排，每条显示「已生成 / 待生成 / 待更新」；
- 点 生成剖视图，选保存位置（默认文件名「原图名-剖视.dxf」）；
- 新图自动打开：原来的前视、右视、顶视、去门内部视图都在，右边依次多出「A-A 剖视图」「B-B 剖视图」……，放线的视图上画好剖切符号（点划线、两端粗短线、指向看的方向的箭头和字母）。
剖视图怎么看：红色轮廓 + 斜线填充 = 被剖切面切到的板（截面），板厚、层板位置一目了然；白 / 黑色细线 = 剖切面后面看得到的板边。看的方向按剖切方向：竖切从右往左，前后切从前往后，上下切从上往下。
选中一块板的截面：在新生成的剖视图里，同一块板截面的轮廓和斜线填充是一组。用 选择（快捷键 V）点这块板的轮廓或填充线，两者会一起高亮；点另一块板就换成那一组；按 Esc 或点空白处取消。剖切面后面看得到的板边、尺寸和文字不会跟着选中，整只柜体也不会变成一个大组。隐藏的图层不显示，也点不中。
以前生成、没有分组的剖视图仍按原来的方式选择；想用分组，请重新生成剖视图。生成的 DXF 文件保存后，关闭看图再打开，分组仍保留。
生成时会重新核对柜体
生成剖视图时会回到 SketchUp 重新读取这只柜体（本次打开 SketchUp 后导出过这张图的柜体；如果是以前导出的图，请先在 SketchUp 里选中对应柜体）。选中的柜体尺寸和图纸对不上时会提示，不会剖错柜子。剖视图写在单独的图层（SECTION、SECTION_CUT、SECTION_HATCH、SECTION_MARK），在 CAD 软件里可以单独开关。
二、标注与文字¶
在工具栏选一种标注，按底部提示在图上点：
| 工具 | 怎么点 | 量的是什么 |
|---|---|---|
| 线性标注 | 第一点 → 第二点 → 尺寸线位置 | 尺寸线放在上下方量水平距离，放在左右方量竖直距离 |
| 平行标注 | 第一点 → 第二点 → 尺寸线位置 | 两点之间的真实距离，尺寸线与两点连线平行 |
| 斜向标注 | 第一点 → 第二点 → 尺寸线位置 | 沿指定角度（工具栏「角度」，默认 45°）方向的投影距离 |
| R 半径标注 | 点圆或圆弧 → 数字位置 | 半径，显示为 R×× |
| 角度标注 | 顶点 → 第一条边上一点 → 第二条边上一点 → 圆弧位置 | 两边夹角；圆弧放在哪一侧就量哪一侧的角 |
| 文字 | 点文字左下角位置 → 输入内容和字高 | — |
- 吸附：勾着「吸附」时，光标靠近线的端点、中点或圆心会自动抓过去（黄色方块 / 三角 / 圆圈提示），量出来的就是准确尺寸；
- 放置最后一点之前能看到蓝色的实时预览；
- 改错了：Ctrl+Z（Mac 上 Cmd+Z）撤销；「浏览」状态下点一下已加的标注选中（变橙色），按 Delete 或点「删除」；按 Esc 取消正在画的这一个；
- 右侧面板改样式：字高按纸面毫米填（默认 2.5，1:20 时图上就是 50 mm；出图比例在状态栏改）、箭头（斜杠 / 实心 / 圆点）、小数位（0 / 0.0 / 0.00）、颜色，斜向标注还能改量取角度，改过的样式会记住；
- 点选图上已加的标注，右侧可以改数值显示方式、字高、箭头、小数位、颜色、文字内容，也能定位、删除。右侧「未保存的标注与画线」列出所有还没保存的内容；
- 点 另存 DXF，选保存位置（默认「原图名-标注.dxf」），原图不会被改动。保存后自动打开新图，看到的就是 CAD 软件里打开的样子。
标注写在 APLUS_DIM（尺寸）、APLUS_TEXT（文字）两个图层，用最基础的直线、圆弧和文字写成，任何 CAD 软件都能正常显示；中文用大字体，不会显示成问号。打开的是 DWG 时，另存成 2018 版 DXF。
三、简单画线¶
| 工具 | 怎么点 |
|---|---|
| 直线 | 起点 → 终点 |
| 圆 | 圆心 → 圆上一点（定半径） |
| 圆弧 | 起点 → 弧上任意一点 → 终点（弧一定经过中间那一点） |
| 三角形 | 依次点三个角点 |
同样支持吸附、实时预览、选中后 Delete 删除、撤销重做；右侧可选颜色和线型（实线 / 虚线 / 点划线）。画好的圆可以直接用「R 半径标注」标半径。和标注一起点「另存 DXF」保存，画线写在 APLUS_DRAW 图层。
四、打印 / 导出 PDF¶
- 点工具栏 打印 / PDF；
- 选范围（全图 / 当前窗口 / 框选）、纸张（A4 / A3 / A2）与方向（横向 / 纵向）、比例（适配纸张，或固定比例，按固定比例超出纸面时会提示）、是否包含还没保存的标注 / 画线，以及是否加图框和标题栏（填图名、公司名、客户、柜名、图号、设计、审核，比例 / 纸张 / 日期自动填，签字栏留空打印后手签）；
- 右边是整页大预览，下面写着纸张、比例、图幅；按固定比例放不下时会提示「建议 1:N 或换大一号纸」，点一下就改过去。点 导出 PDF 保存成 PDF；点 打印 会用电脑自带的看图程序打开这份 PDF，在那里选打印机打印。
输出是黑白线稿（适合打印机），隐藏的图层不打印；右下角自动印上文件名、纸张和比例。
完成确认¶
- 需要的剖切位置都显示「已生成」，剖视图排在四视图右边；
- 新加的标注 / 画线在「另存 DXF」之后写进了新文件，原图未改动；
- 打印预览里的纸张、比例、图幅符合要求，导出的 PDF 能被系统看图程序正常打开。
常见问题¶
剖切按钮是灰的
只有 APlus 导出的柜体四视图 DXF 才能选剖切位置（要有前视图）。
生成剖视图提示请在 SketchUp 里选中对应柜体
这张图不是本次打开 SketchUp 后导出的，请先在模型里选中那只柜体（或组合柜体）再点生成。
另存时提示不能覆盖原图
另存要换一个新文件名，不能直接覆盖原图。要覆盖当前 DXF，请用 保存原图 并确认；DWG 须先另存 DXF。
二进制 DXF 不能加标注
请先在 CAD 软件里另存为文本 DXF 再打开。
