连接方式与连接件¶
生成五金打出来的孔在哪、打几个，由三样东西共同决定。理解它们的分工，孔位不对时就知道去哪改。
三者的分工¶
| 在哪设置 | 管什么 |
|---|---|
| 连接件管理 | 一个具体五金件（三合一、木榫等）要打哪些孔：孔的形状、尺寸、位置 |
| 连接方式管理 | 一条板边上这些连接件怎么排：排几个、间距、前后预留、适用的板长范围 |
| 板件管理 → 板件五金 | 给某块板的某条边指定用哪个连接方式 |
生成五金时，系统找出互相接触的板件，按接触边上配好的连接方式把连接件排布上去，再打孔。
连接件：定义孔¶

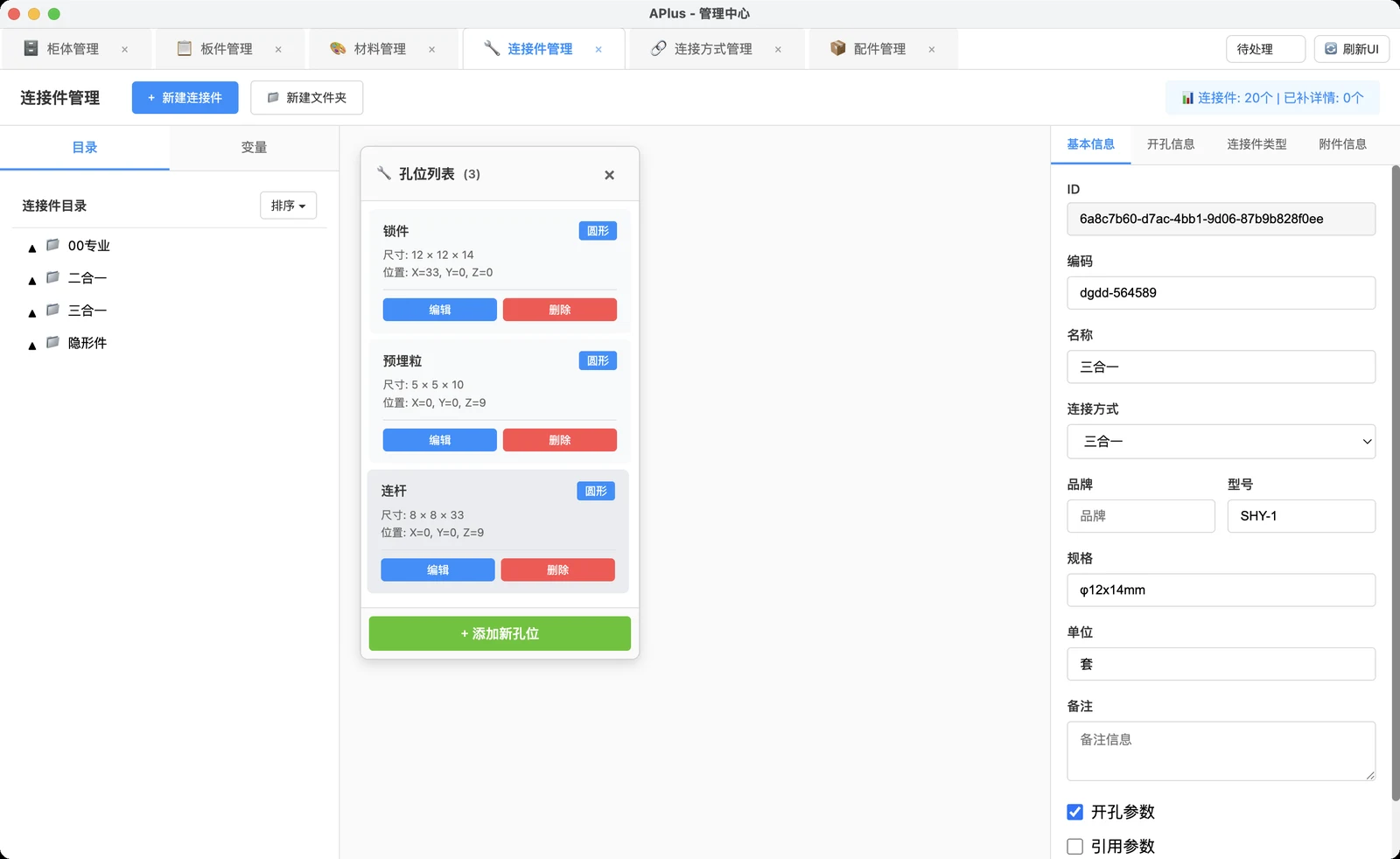

主面板 数据管理 → 连接件管理。选中一个连接件，右侧 基本信息 里是编码、名称、连接方式类型、品牌、型号、规格、单位； 左侧浮动的 孔位列表 列出它的每个孔，可以编辑、删除或 添加新孔位。
连接方式：定义排布¶

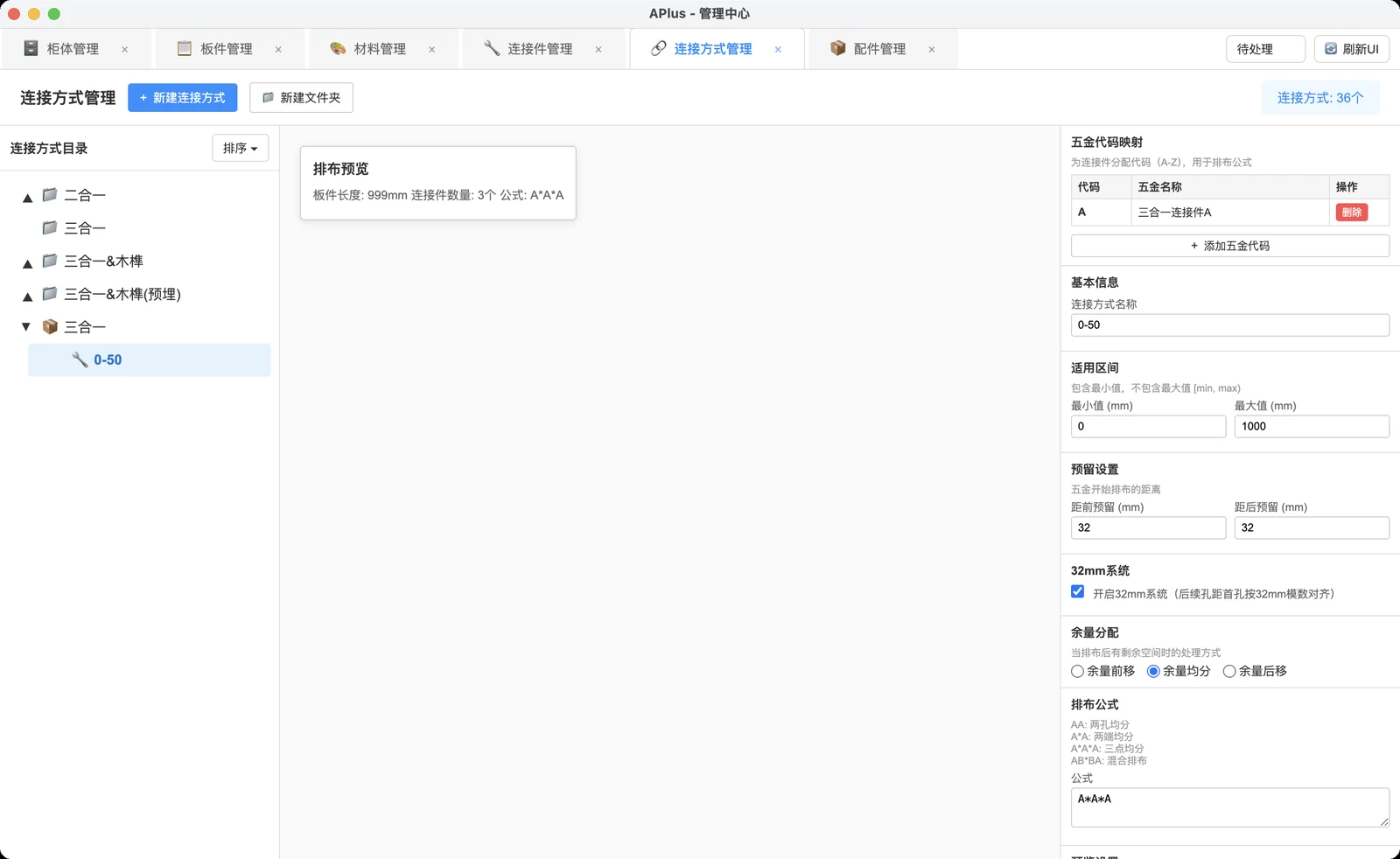

主面板 数据管理 → 连接方式管理。连接方式按类型（三合一、二合一、木榫、层板托、踢脚专用等）分组，每个连接方式下可以有多条区间，按板长选用。选中一条区间后可以设置：
- 五金代码映射：给用到的连接件分配代码 A～Z；
- 适用区间：这条规则适用的板长，包含最小值、不包含最大值；
- 预留设置：距前 / 距后预留多少开始排；
- 32mm系统：开启后孔距按 32mm 模数对齐；
- 余量分配：排完后剩余空间前移、均分还是后移；
- 排布公式：例如
A*A两端各一个、A*A*A三点均分、AB*BA混合排布。
板件五金：配到板边上¶
在 板件管理 里选中一块板，找到属性里的「板件五金」区，点 + 添加五金，每一行填安装面、起点、方向和连接方式。 有五金行没选连接方式时，页面会提示「存在 N 条五金未选择连接方式，禁止保存」。
注意
修改连接方式会影响之后所有用到它的柜体。改完建议找一只柜体重新生成五金验证效果。
完成确认¶
做完这一步，您应该看到
- 目标板边用上了您指定的连接件；
- 重新生成五金后，孔的数量和间距符合排布公式。
常见问题¶
生成五金后某些板没有孔
按顺序检查：这块板在板件管理的「板件五金」里有没有配这条边；那一行是否选了连接方式； 板长是否落在连接方式某条区间的「适用区间」内：比最小的区间还短，或者落在两条区间之间的空档里，就不会排；比所有区间都长时，会按上限最大的那条区间来排。区间规则详见连接方式：区间与排布公式。
孔的数量不对
看这条板长命中的是哪条区间，再看它的排布公式和前后预留。「排布预览」里能直接看到按当前板长会排几个。
