拆完先检查：检测与补板检查¶
柜子设计好、五金生成完，离交给工厂只差一步，也是最值钱的一步：检查。软件里错一块板，工厂就多一块废板；五金少算一个，安装师傅就要多跑一趟。APlus 提供两个检查工具：「检测」一次扫完整个模型，找出碰撞、尺寸异常、名称缺失；「补板检查」点一块板，看它的尺寸和每个孔槽的位置。但软件只能查它看得懂的错，开门方向画反、花色选错这类「设计上的错」，还得靠人。学完这一篇，您能用好这两个工具，并按一份人工清单把一单过一遍。
什么时候检查¶
放在生成五金之后、生成报表之前：
- 生成五金之前查，孔槽还没有，查不到孔槽碰撞；
- 生成报表之后才查，发现问题改了模型，还得重新生成报表、重新导出。
检查中改了尺寸或结构，要重新生成五金，再检查一遍。
一、检测：让软件扫一遍¶

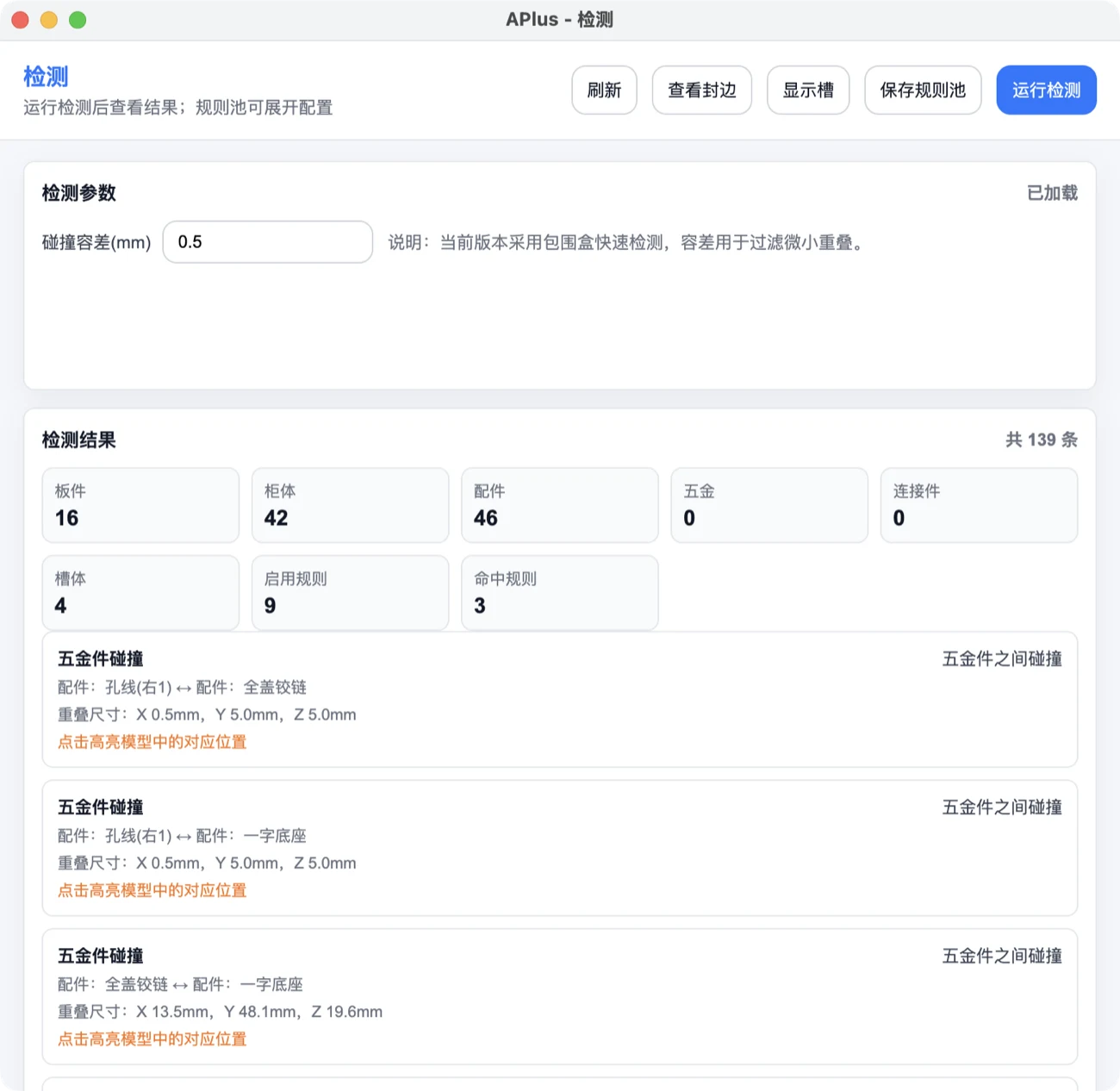

打开和运行¶
- 主面板 报表生产 → 检测，打开「检测」窗口；
- 点右上角 运行检测。检测范围是当前整个模型，不需要先选中柜子；
- 结果标题显示「N 个检测项发现问题，共 M 条问题」，下面按检测项分组，每组写「M 条 · 涉及 N 个对象」。M 是问题条数，不是对象个数：两块板互相重叠算一条问题，涉及两个对象。没有问题时显示「未发现异常」，并给出这次扫描到的板件、柜体、配件、五金、连接件、槽体数量。
先看扫描统计
扫描统计里的板件、柜体数量应该和您的模型大致对得上。如果板件数是 0，或者提示「未识别到 APlus 板件、柜体……」，说明它没扫到东西，这时「未发现异常」没有意义。
它查哪些问题¶
要查哪些项目，在窗口底部的 检测项设置 里按板件、柜体、五金、加工、输出五类勾选（见下文）。下面是常见的几类问题：
| 问题 | 查什么 | 常见原因 |
|---|---|---|
| 五金件碰撞 | 配件和配件、配件和板件撞在一起 | 抽屉导轨和铰链打架；拉手穿进旁边的板 |
| 槽-槽碰撞 | 两条槽互相重叠 | 背板槽和灯槽在同一块板上交叉 |
| 柜体碰撞 | 两只柜子重叠 | 放柜子时没对齐，互相插进去了 |
| 板件碰撞 | 两块板重叠 | 手工拉过板件；加层板时位置和已有板重合 |
| 板件异常嵌套 | 一块板被另一块板完整包在里面 | 同一位置重复生成了两块板 |
| 板件尺寸异常 | 板的长、宽、厚缺失、为 0 或异常小 | 参数改错导致某块板被算成 0；等分数太多 |
| 板件实体不完整 | 板件几何为空、没有面 | 模型被手工编辑损坏 |
| 板件名称缺失 | 板件没有名字 | 报表和标签上会出现空名字，工厂认不出 |
| 柜体名称缺失 | 柜子没有名字 | 管理和输出时无法识别 |
点一条结果，模型里会高亮对应的位置，方便您找到问题在哪只柜子、哪块板。碰撞类的结果还会写出重叠尺寸，比如「重叠尺寸：X 2.0mm，Y 560.0mm，Z 18.0mm」。
碰撞容差和「待补信息」¶
窗口里的 检测参数 → 碰撞容差(mm) 默认 0.5 毫米：重叠小于这个值的不算碰撞，用来过滤板和板刚好贴在一起时的微小重叠。
形状信息完整的板件和五金，检测按它们的实际形状判断是否碰撞。形状信息不足、暂时没法下结论的对象不计入问题，单独收进 待补信息（不计入问题），默认收起，展开后每个对象都能定位。
看到碰撞结果时：
- 点它在模型里高亮，核对实际位置；
- 对照设计确认是不是真要改；
- 改完重新生成五金，再运行一次检测。
待补信息不等于已确认没有碰撞。请核对对应五金资源的形状，补齐后重新检测；重新生成五金不一定能补齐，核对后仍无法判断的，请联系支持。各类待补信息的补法见模型检测。
查看封边、显示槽¶
检测窗口顶部还有两个按钮，把平时看不见的信息画到模型上：
- 查看封边：按封边厚度给板的每条边上色，并显示颜色说明（哪个颜色是多厚的封边）。用来检查该封的边封了没有、厚度对不对。再点一次（按钮变成 关闭封边）恢复；
- 显示槽：把所有槽画出来，正常开槽和有碰撞的槽用不同颜色标出。再点一次（隐藏槽）恢复。
封边为什么重要、哪些边通常要封，见封边：哪些边要封、为什么薄板不封。
检测项设置：调整查哪些项目¶
展开页面底部的 检测项设置，按 板件、柜体、五金、加工、输出 五类勾选要查的项目。带数值的项目直接填，比如允许生产的板厚、板件最小板边；留底不足、侧孔壁厚不足在剩余厚度小于或等于设定值时提示，默认 2 毫米。改完点右上角 保存设置，下次打开还是这套。各项怎么填见模型检测。
二、补板检查：逐块看板件¶
它能看什么¶
「补板检查」是点一块板、看这块板的详细数据：
- 激活补板检查：主面板 设计工具 的 工具栏 里点 补板检查（SketchUp 的「APlus 工具」工具栏默认没有这个按钮，需要在主面板 SketchUp 工具栏 设置里勾选加入）；
- 鼠标移到板件上，板件底部会出现蓝色框线，表示将要选中这块；
- 单击，弹出「补板检查」窗口，显示这块板的 名称、类型、W、H、T（T 是板厚），和一张平面图：灰色是板件轮廓，蓝色是孔，绿色是槽（按槽的中心线和槽宽画）；
- 右侧列出这块板的每个孔（孔 #1、孔 #2……）和每条槽的详细数据，没有孔槽时显示「无孔」「无槽」；
- 接着单击别的板，选中的板件会换成新点的这块；按住 Ctrl 或 Shift 单击，可以把板件加进或移出当前选中的几块；
- 在窗口的列表里点其中一块，平面图和孔槽数据就换成这块的预览；
- 移除、清空只是把板件移出选中列表，不会删除模型里的板件；
- 需要单独加工时，可以把选中的板件导出为 NC 或六面钻 BAN 加工文件，保存位置由您自己选。
什么时候用它¶
- 抽查关键板件的孔位：侧板上的铰链孔数量和位置对不对，层板孔的间距是不是 32 的倍数，背板槽在不在该在的地方。在模型里看孔很难看清，平面图上一目了然；
- 核对单块板的尺寸：比如某块层板的长度是不是按内空算对了；
- 补板：安装现场发现某块板磕坏了、做错了，需要工厂重新做一块（行业里叫「补板」或「补件」）。这时点这块板，就能看到重做它需要的尺寸和孔槽信息。
待核对
SketchUp 工具栏上这个按钮的提示文字是「检查板件缺漏并补板」，当前版本它用来查看选中板件的尺寸和孔槽平面图，并导出选中板件的加工文件，没有自动查找缺漏板件、或直接生成补板单的操作。W、H 是成品尺寸还是开料尺寸，也请以实际界面为准（APlus 正在支持同时区分成品尺寸和开料尺寸，见成品尺寸与开料尺寸）。
三、人工自查清单¶
软件查得出「板撞了」，查不出「门该往左开却画成了往右开」。下面这份清单不依赖任何软件，拿着下单图对着模型（或报表）逐条过：
尺寸¶
- 每只柜子的宽、高、深和下单图一致，单位是毫米，没有把 600 输成 60；
- 同一面墙的柜子宽度加起来，不超过墙长减去收口（比如墙 3600，柜子加起来 3580，两边各留 10 收口）；
- 顶天柜的高度＝吊顶下沿减去安装留缝，没有顶到梁和吊顶；
- 没有超过板材长度的板（常见大板 2440 × 1220，超长的板要分段或换大板）；
- 层板跨度不太大（常见做法是 18 厚层板跨度不超过 900 左右，以您工厂工艺为准），太长的中间要加立板。
门和抽屉¶
- 门的数量和图纸一致，开门方向（左开、右开、对开）一个个核对；
- 门板之间、门板和柜体之间的缝隙符合工厂规定（常见 2～3 毫米）；
- 门的铰链数量够：常见做法是门高 1000 以内 2 个，1000～1600 3 个，1600～2000 4 个，更高再加（以铰链厂家和您工厂的规定为准）；
- 抽屉拉出来不会撞到门、铰链或旁边的柜子；
- 靠墙的门能开到位，不会被墙或旁边的柜子挡住开不到 90 度。
门缝、盖值和铰链的讲解见门板工艺：门缝、盖值与铰链。
见光面¶
- 柜子露在外面、看得见的侧面（「见光面」）用了见光板或正确的花色，而不是普通柜身板；
- 见光的板边都封了边，靠墙不见光的边按工厂规则处理；
- 柜子和墙、柜子和吊顶之间的缝有收口条盖住。
五金¶
- 模型里全部柜子都生成了五金（不选中任何东西点「生成五金」），改过尺寸后重新生成过；
- 报表里的五金配件表，关键数量和估算对得上：铰链数 ≈ 每扇门的铰链数 × 门数，导轨数 ＝ 抽屉数（成对算），拉手数 ＝ 门数 + 抽屉数（免拉手除外）；
- 挂衣杆、裤架、灯带这些按单计的配件都在清单里。
材质花色¶
- 柜身、门板、见光板的花色和客户确认单一致，同一个空间里没有混进别的花色；
- 木纹板的纹理方向统一（门板一般竖纹），用工具栏 切换纹理 修正个别横竖不对的板；
- 板厚符合要求（比如柜身 18、背板 9 或 18，按您工厂的系列）。
房间和订单¶
- 每只柜子都归了房间，没有意外的「未分组」（见房间分组）；
- 报表是在最后一次修改之后重新生成并保存的；
- 第一次对接的设备，先导出一两块板试加工。
做错了会怎样¶
- 只信「未发现异常」：检测不查开门方向、花色、见光面，这些错会原样进入生产。检测通过只是第一关。
- 检查完又改了模型、没重新生成五金和报表：导出的还是改之前的数据，等于没查。
- 把待补信息当成没问题：待补信息只是暂时没法判断，不是已确认没有碰撞。补齐信息、重新检测，有了明确结果再导出。
- 没核对就改碰撞结果：碰撞结果先点开高亮，核对实际位置、对照设计确认，改完重新生成五金再检测。
完成确认¶
- 在「报表生产 → 检测」里运行检测，看懂扫描统计，并点结果在模型里找到问题位置；
- 看懂「N 个检测项发现问题，共 M 条问题」，并分清问题和「待补信息（不计入问题）」；
- 用「查看封边」「显示槽」检查封边和槽；
- 用「补板检查」点一块侧板，在平面图上数出铰链孔的数量；
- 按人工清单把一单核对完，确认开门方向、见光面、五金数量和花色。
常见问题¶
检测项设置改了，下次打开又变回去了
改完要点右上角「保存设置」，没保存的修改不会留下。
问题条数和对象数对不上
「共 M 条问题」数的是问题条数，一条问题可能涉及两个对象，比如互相重叠的两块板。组内「M 条 · 涉及 N 个对象」也是这组的问题条数和涉及的对象数，不是统计出错。
检测结果点了没有高亮
有的结果没有可以定位的模型对象，会提示「这条结果没有可定位的模型实体」。按结果里写的柜体、板件名称在模型里找。
补板检查点了板没反应
要点在 APlus 板件上，鼠标悬停时板件底部出现蓝色框线再单击。普通 SketchUp 几何体、墙体不会弹窗。
