连接方式：区间与排布公式

学习中心›F · 后台建模第 4 / 11 篇

后台建模 约 15 分钟 更新于 2026-09-24

连接件说明了「一套孔长什么样」，连接方式说明「一条板边上排几套、排在哪」。前台最常见的孔位问题（某些长度的板没孔、孔的个数不对、间距不对）几乎都出在这一层。这一篇把 APlus 连接方式的规则和算法完整写出来：系统怎么按板长挑规则，排布公式里每个符号的意思，前后预留、32mm 系统、余量分配怎么一步步算出每个连接件的位置。读完后，给您任意一个板长和一条规则，您能在纸上算出孔位，再用排布预览核对。

和其他文章的分工

界面上每个设置在哪里，见连接方式与连接件；32mm 系统的行业背景，见32mm 系统与孔位。本文只讲规则和算法。

一、连接方式的两层：大类和规则

在 连接方式管理 的目录里，连接方式分两层：

  • 连接方式（大类）：目录里带 📦 图标的一项，比如「三合一」「二合一-示例」。它只有名称和 连接类型（三合一、二合一、三合一&木榫、二合一&调节孔、层板托、层板托&上下调节、木榫、其他、踢脚专用）；
  • 连接规则：挂在大类下面、带 🔧 图标的每一项，在大类上右键 ➕ 新建连接规则 创建。每条规则有自己的适用区间、五金代码映射、预留、32mm 系统、余量分配和排布公式。

板件五金里选连接方式时，只能选大类。生成五金时，系统按这条边的长度，自动在大类下面挑一条规则来用。

规则名称建议直接写区间

规则名称不参与计算，但建议直接写成区间，比如「0-50」「50-190」「190-280」。这样在目录里一眼就能看出有没有断层。

二、适用区间：系统怎么挑规则

这里的「板长」，指这条边与接触板件实际贴合的那一段长度。大多数情况下就是这条板边的长度，比如层板左端这条边的长度就是层板的深度。

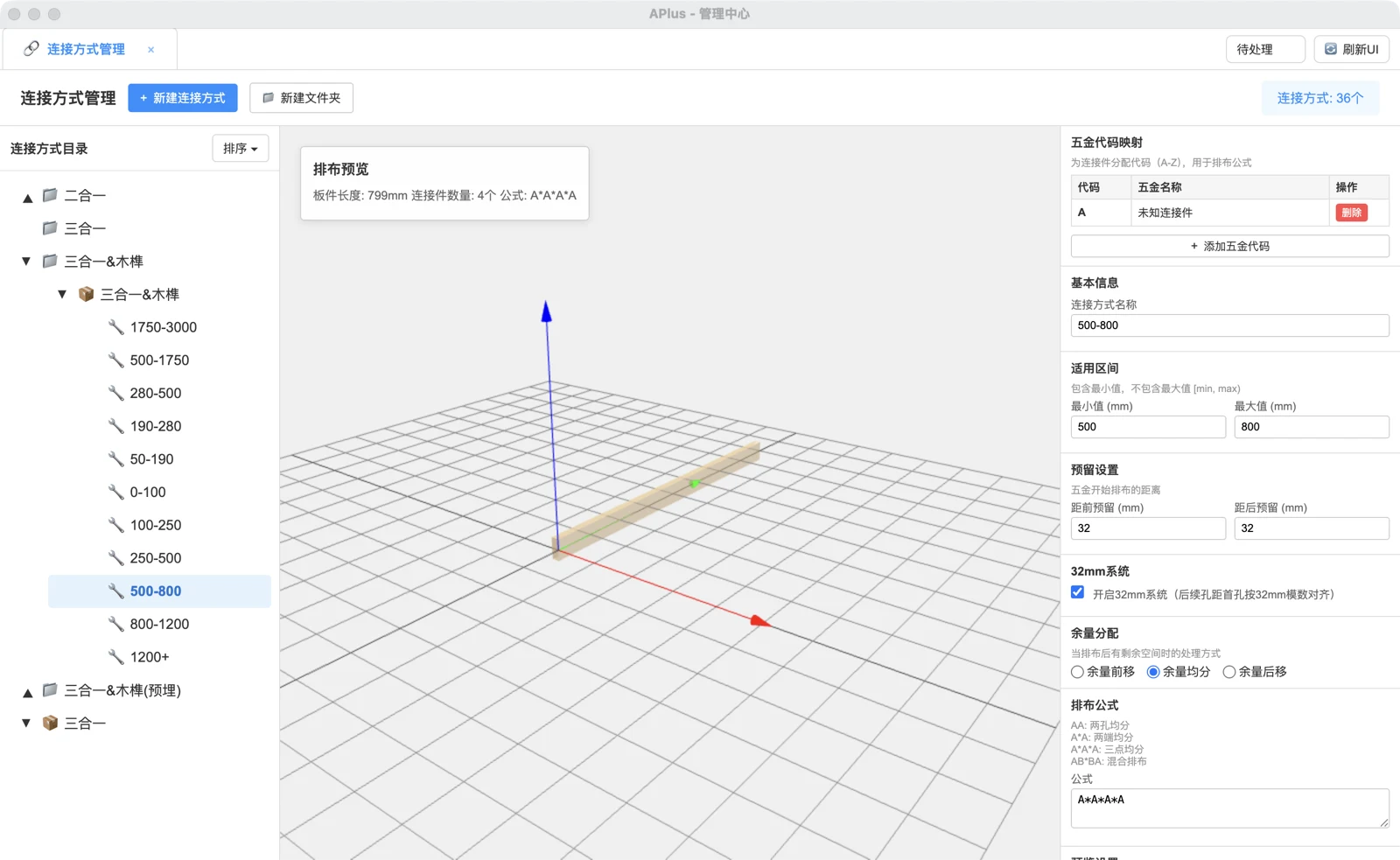

APlus · 管理中心 › 连接方式管理截图 1
连接方式「三合一&木榫」下按板长分了多条规则。选中「500-800」
截图 1 · 连接方式「三合一&木榫」下按板长分了多条规则。选中「500-800」：右边是适用区间（含最小值、不含最大值）、预留、32mm 系统、余量分配和排布公式；左上角的排布预览显示板长 799 时排 4 个连接件。

系统按下面的规则挑规则，按顺序判断，命中就停：

区间匹配规则

  1. 找出所有满足「板长 ≥ 最小值，且 板长 < 最大值」的规则（包含最小值，不包含最大值，界面上写作 [min, max)）；
  2. 命中多条时，取区间最窄（最大值减最小值最小）的那一条；
  3. 一条都没命中时，把边界放宽 0.01mm 再找一次（避免 199.999 这种小数误差落空）；
  4. 还是没命中，并且板长 ≥ 所有规则里最大的那个最大值，就用最大值最大的那条规则；
  5. 其他情况（板长比最小的最小值还小，或者落在两条规则之间的空档里），这条边不排连接件，也就没有孔。

正确的例子

一套三合一常见的分档：

规则 最小值 最大值 排布公式
0-50 0 50 A
50-190 50 190 A*A
190-280 190 280 A*A
280-500 280 500 AB*A*BA
500-1750 500 1750 AB*A*B*A*BA
1750-3000 1750 3000 AB*AB*A*BA*BA

每条的最大值都等于下一条的最小值，从 0 一直连到 3000，中间没有空档：

  • 板长 190 → 命中「190-280」（包含最小值 190），不命中「50-190」（不包含最大值 190）；
  • 板长 3200 → 没有规则命中，但它 ≥ 最大的最大值 3000，于是用「1750-3000」。

断层的例子（错误）

规则 最小值 最大值
0-190 0 190
200-500 200 500

板长在 190 到 200 之间（比如 195）的边，两条都不命中，又没有超过 500，于是这条边没有孔。前台看到的现象是：「大部分柜子正常，偏偏某个尺寸的柜子某些板没孔」。这种问题最难查，因为只在特定尺寸出现。

重叠的例子（不推荐）

规则 最小值 最大值
0-600 0 600
400-800 400 800

板长 500 同时命中两条，按规则 2 取区间更窄的「400-800」（宽 400，比 600 窄）。结果虽然确定，但人很难一眼看出来，建议不要重叠。

软件不会替您检查断层

保存规则时只检查「最大值大于最小值」，不会检查几条规则之间有没有空档或重叠。建好一套规则后，请按最小值从小到大排一遍，逐条确认「上一条的最大值 = 下一条的最小值」。

三、排布公式：字母和星号

排布公式由两种符号组成：

  • 字母：五金代码。在 五金代码映射 里，A～Z 每个字母对应一个连接件，最多 26 个。点 + 添加五金代码 时系统会自动分配下一个没用过的字母。公式里写 A，就是在这个位置放一套 A 对应的连接件；
  • 星号 *：把公式切成若干组。组与组之间在有效长度上均分；同一组里连写的几个字母贴在一起排，相邻两个相距 32mm。

公式里的空格和换行会被忽略。

系统怎么读公式

排布算法

先算有效长度 E = 板长 − 距前预留 − 距后预留。E ≤ 0 时不排。

然后看公式属于哪一种：

情况一：每组只有一个字母（如 A、A*A、A*B*A），或者整个公式没有星号（如 AA）。所有字母当成 n 个点，在有效长度上均分：

  1. 间距：n = 1 时为 0；不开 32mm 系统时为 E ÷ (n − 1)；开了 32mm 系统时，取不超过 E ÷ (n − 1) 的最大的 32 的整数倍，如果连 32 都放不下，整条边不排；
  2. 余量 R = E − (n − 1) × 间距；
  3. 第一个点离起点的距离 = 距前预留 + 偏移，偏移由余量分配决定：余量前移为 0，余量均分为 R ÷ 2，余量后移为 R；
  4. 后面的点依次加一个间距。

情况二：有两组以上，而且至少有一组不止一个字母（如 AB*BA、AB*A*BA）。按组排：

  1. 每组有一个锚点，g 个锚点在有效长度上均分：锚点间距 = E ÷ (g − 1)；开了 32mm 系统时，同样取不超过它的最大的 32 的整数倍；
  2. 第一个锚点在距前预留处，后面依次加锚点间距；
  3. 第一组从锚点开始往后排；最后一组排到锚点为止（最后一个字母落在锚点上）；中间的组以锚点为中心排；
  4. 组内相邻两个字母固定相距 32mm；
  5. 这种情况下余量分配不起作用，开了 32mm 系统时多出来的长度全部留在后端。

「起点」是哪一头，由板件五金那一行的 起点（前、后、左、右、上、下）决定。距前预留就是从起点那一头量的。

常见公式一览

公式 属于哪种情况 结果
A 情况一，n = 1 一套。余量均分时在有效长度正中；余量前移时在距前预留处；余量后移时在「板长 − 距后预留」处
A*A 情况一，n = 2 两套，分别在有效长度的两头（不开 32mm 系统时正好在距前、距后预留处）
AA 情况一（没有星号） 和 A*A 完全一样
A*A*A 情况一，n = 3 三套均分
A*B*A 情况一，n = 3 三点均分，中间那套换成 B
AB*BA 情况二，2 组 前端 A、B 两套相距 32；后端 B、A 两套相距 32，A 在最后
AB*A*BA 情况二，3 组 前端 AB、正中 A、后端 BA
AA*A 情况二，2 组 前端两套 A 相距 32，后端一套 A

AA 和 A*A 有什么区别

在 APlus 里，单独写 AA 和 A*A 的结果一样：都是两套，排在有效长度两头。字母连写「贴在一起、相距 32」的意思，只有在公式里有两组以上时才生效，比如 AA*A、AB*BA。想让两套连接件在前端贴在一起，至少要写成两组。

如果您在其他软件里学过「AA 表示两个连在一起」，到 APlus 里要注意这个差别。

四、一步步算孔位

下面四个例子覆盖了所有情况。建议先自己算，再对答案。

例 1：32mm 系统和三种余量分配

板长 560，距前预留 37、距后预留 37，公式 A*A，开 32mm 系统。

  1. 有效长度 E = 560 − 37 − 37 = 486；
  2. 情况一，n = 2，理想间距 486 ÷ 1 = 486；取不超过 486 的最大的 32 的倍数：15 × 32 = 480；
  3. 余量 R = 486 − 480 = 6；
  4. 按余量分配算第一套的位置，第二套再加 480：
余量分配 偏移 两套离起点 离另一头
余量前移 0 37、517 43
余量均分 3 40、520 40
余量后移 6 43、523 37

不开 32mm 系统时，间距就是 486，两套在 37 和 523，余量为 0，三种余量分配结果相同。

余量分配的名字怎么理解

从结果看，「余量前移」是连接件整体靠起点一头排、多出来的余量留在另一头；「余量后移」正好相反；「余量均分」是余量两头各一半。只有算出来有余量时（开了 32mm 系统，或者公式只有一个字母）这个设置才有影响。

例 2：三套均分 + 32mm 系统

板长 600，距前 32、距后 32，公式 A*A*A，开 32mm 系统，余量均分。

  1. E = 600 − 64 = 536；
  2. n = 3，理想间距 536 ÷ 2 = 268；取 32 的倍数：8 × 32 = 256；
  3. R = 536 − 2 × 256 = 24，偏移 12；
  4. 三套离起点：32 + 12 = 44，44 + 256 = 300，300 + 256 = 556。

例 3：分组公式

板长 560，距前 50、距后 50，公式 AB*A*B*A*BA，不开 32mm 系统。

  1. E = 560 − 100 = 460；
  2. 情况二，5 组：AB、A、B、A、BA；锚点间距 460 ÷ 4 = 115；
  3. 锚点离起点：50、165、280、395、510；
  4. 第一组 AB 从锚点 50 往后排：A 在 50，B 在 82；
  5. 中间三组各一个字母，落在锚点上：A 在 165，B 在 280，A 在 395；
  6. 最后一组 BA 排到锚点 510 为止：A 在 510，B 在 510 − 32 = 478。

结果：A 50、B 82、A 165、B 280、A 395、B 478、A 510，一共 7 套（A 4 套、B 3 套）。

A B A B A B A 50 165 280 395 510 距前 50 距后 50 锚点间距 115（有效长度 460 ÷ 4） 起点
图 1 · 板长 560 按 AB*A*B*A*BA 排布。实心为 A，空心为 B；下方刻度是五个锚点。首组从锚点往后排，尾组排到锚点为止。

例 4：短板为什么没孔

板长 90，距前 32、距后 32，公式 A*A，开 32mm 系统。

  1. E = 90 − 64 = 26；
  2. n = 2，理想间距 26，不到 32，一个 32 都放不下；
  3. 整条边不排，前台看到这块板这条边没有孔。

同样的板长，关掉 32mm 系统，两套在 32 和 58；或者保持 32mm 系统，把预留改小、公式改成 A。这就是为什么公库里最短的区间（如 0-50、50-190）常常预留更小（15）、用 A 或 A*A 且不开 32mm 系统。

新建规则的默认值

新建一条连接规则时，默认是：区间 0～1000、距前距后各 32、开启 32mm 系统、余量前移、排布公式为空。排布公式为空的规则排不出任何连接件；32mm 系统是否需要，按您的工艺决定，不需要时记得取消勾选。

五、用排布预览自查

选中一条规则，中间 3D 区会画一块示例板和排好的连接件，左上角 排布预览 显示「板件长度」「连接件数量」「公式」。

  • 预览设置 → 预览长度：预览用的板长，默认是这条规则的最大值减 1；
  • 预览长度必须落在这条规则的区间里，否则不排；
  • 预留、32mm 系统、余量分配改动后，预览会跟着刷新。改完仍建议点 保存连接方式。

建议每条规则至少看三个长度：

看哪个长度 为什么
最小值 最短的板排不排得下，间距会不会太挤
中间值 典型情况下个数和位置对不对
最大值减 1 最长的板间距会不会太大

算出来的数量和位置与预览一致，这条规则才算建对。

做错了会怎样

前台现象 原因 改法
某个尺寸范围的板，某条边没有孔 区间之间有断层 让上一条的最大值等于下一条的最小值
很短的板没有孔 预留之和 ≥ 板长；或开了 32mm 系统而有效长度不到 32 最短的区间用小预留、A 或 A*A、不开 32mm 系统
最小区间以下的板没孔 最小的规则最小值不是 0 最小区间从 0 开始
所有长度都没有孔 规则的排布公式为空，或五金代码映射里没有对应字母 填公式，并确认公式里每个字母都在映射里
孔的个数和想的不一样 板长命中了相邻的另一条规则（注意包含最小值、不包含最大值） 用排布预览按实际板长复算
想要两套贴在一起，结果分在两头 只写了 AA，没有分组 写成两组以上，如 AA*A
超长板的孔很稀 板长超过所有区间，被最大的那条规则兜住 为更长的板补一条规则
开了 32mm 系统，孔却不对称 余量分配选了前移或后移 需要对称时选余量均分

自测

学完这一篇，您应该能
  • 说出区间匹配的五条规则，并判断板长 190、195、3200 分别命中文中哪条规则；
  • 说出单独写 AA 和 A*A 为什么结果一样，AA*A 和 A*A*A 为什么不一样；
  • 算出：板长 600、预留 37 / 37、A*A、开 32mm 系统、余量均分时两套的位置（答案：44、556。有效长度 526，间距 512，余量 14，偏移 7）；
  • 算出：板长 560、预留 50 / 50、AB*A*BA、不开 32mm 系统时每套的位置（答案：A 50、B 82、A 280、B 478、A 510）；
  • 说出板长 90、预留 32 / 32、A*A、开 32mm 系统时为什么没有孔。

常见问题

板件五金里能直接选某一条规则吗？

不能。板件五金的连接方式弹窗里只列大类，规则由系统按板长自动挑。这样同一个大类可以覆盖各种长度的板。

一条边同时贴着两块板时怎么算？

系统按这条边与每块接触板件实际贴合的那一段分别计算长度、分别挑规则和排布。比如一块长侧板的边上下贴着两块不同的板，会各排各的。

余量分配、32mm 系统在分组公式里有用吗？

32mm 系统有用：锚点间距会取 32 的整数倍。余量分配没用：分组公式总是从距前预留处开始排，多出来的长度留在后端。

距前预留、距后预留能按柜子单独改吗？

可以。在柜体管理里选中柜子中的某块板，它的「板件五金」每一行有「起始间距」「末端间距」，留空表示按连接规则里的预留，填了就用填的值。
