起墙：户型生成墙体与绘制墙体¶
拆单的第一步是把房间的墙做出来。墙是后面所有工作的参照：柜子贴着墙放、按墙长定宽度、按梁和窗的位置避让。APlus 有两种起墙方式：有 CAD 户型图时用「户型生成墙体」一键导入，墙和房间都自动出来；只有量房数据时用「绘制墙体」按尺寸画。学完这一篇，您能用任意一种方式把一个房间的墙做准，并知道每种方式的限制。
先选方式¶
| 手上有什么 | 用哪个 | 优点 | 限制 |
|---|---|---|---|
| CAD 户型图（DWG / DXF） | 户型生成墙体 | 一次出整套房子的墙，房间自动认出、自动命名 | 只认双线画的直墙；门窗洞口会被补成实墙，需要自己再开 |
| 量房草图、手写尺寸 | 绘制墙体 | 不依赖图纸，现场量多少就画多少 | 要自己推拉出高度；房间不会自动建 |
| 已经有墙，要加一段 | 编辑墙体 | 从已有墙面上直接拉出新墙 | 只能在已推拉成组的墙上用 |

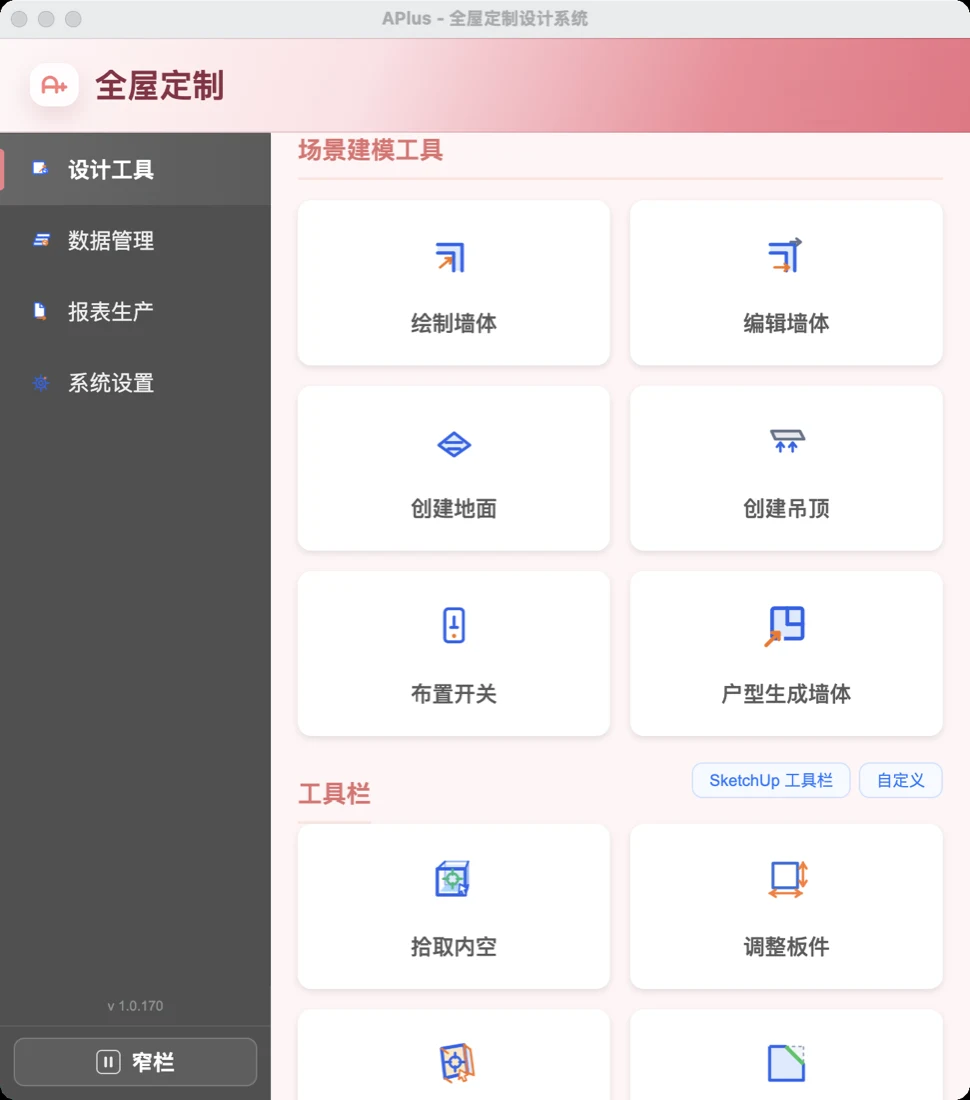

三个工具都在主面板 设计工具 → 场景建模工具 里。也可以在主面板 设计工具 的 SketchUp 工具栏 设置里勾选，把它们放到 SketchUp 的「APlus 工具」工具栏上（保存后重启 SketchUp 生效）。
方式一：有 CAD，用户型生成墙体¶
操作步骤¶
- 新建或打开一个空的 SketchUp 模型；
- 主面板 设计工具 → 场景建模工具 → 户型生成墙体（也可以从菜单 扩展程序 → APlus → 设计工具 → 导入 CAD 户型生成墙体…）；
- 在弹出的「选择 CAD 户型图（DWG/DXF）」窗口里选图纸文件；
- 等它导入、识别、生成。成功后会提示类似「已生成 N 段墙体（总长约 X 米，常见墙厚 240mm×…）。CAD 底图已隐藏。」
生成的结果：
- 一个名为「户型墙体」的群组，墙与墙在转角处连成一整体，没有接缝线；
- 墙高默认 2800；
- 导入的 CAD 图留在场景里当底图，但被隐藏了，需要对照时可以在 SketchUp 里取消隐藏；
- 图里认出来的封闭房间会按面积从大到小命名为「房间1、房间2……」，自动写进房间分组，您可以改成「主卧」「餐厅」。之后放进房间里的柜子会自动归到这间房。
待核对
默认墙高 2800 来自当前版本源码。生成后如需改成实际层高（比如 2700），目前没有在导入前设置层高的入口，请在生成后用 SketchUp 的推拉工具调整墙高，或向服务人员确认是否有其他方式。
它是怎么认墙的¶
了解原理，出问题时才知道怎么改图纸：
- 按图层找墙线：图层名叫
WALL、A-WALL、Q、墙、墙体，或以WALL_开头、以_WALL结尾的（不分大小写，但必须是整个图层名），上面的线被当作墙线； - 图层名认不出来时，按形状认：不看图层名，找成对的平行线当墙。只有把握足够时才用，宁可让您来指认，也不把家具和填充线当成墙。所以现在不要求事先把图层改名为 WALL；
- 两条平行线配成一堵墙：间距（墙厚）在 60～450 毫米之间，两条线重叠的长度至少 60 毫米；
- 比例自动识别：按导入后整张图的大小判断图纸单位（毫米、厘米、米等），不需要您设比例；
- 门洞、窗洞补成实墙：同一条墙上两段之间 1800 毫米以内的缺口（通常就是门洞、窗洞），会被补成一堵连续的墙，这样才能认出封闭的房间。
门窗洞口要自己开
因为上面第 5 条，生成的墙在门窗位置是实墙。拆单时门洞、窗洞的位置很重要（柜子不能挡门、窗边要留收口），生成后请对照 CAD 底图把门窗洞开出来，方法见开窗门洞、地面吊顶与开关插座。
常见限制和对应处理¶
| 情况 | 会怎样 | 怎么办 |
|---|---|---|
| 一张图里拼了好几个户型（比如整栋楼的平面） | 直接拒绝，提示「图纸里有多个户型，请把要生成的那一个户型单独隔离/另存后再导入」 | 在 CAD 里把要做的那一户单独复制出来另存为一个文件，再导入 |
| 墙只画了一条中心线（单线墙） | 配不成墙 | 在 CAD 里把墙画成双线，或改用绘制墙体 |
| 斜墙 | 暂不支持，会被跳过 | 斜墙部分用绘制墙体补画 |
| 图里填充线、标注特别多 | 线条过多可能超出上限，或墙层里全是碎线 | 在 CAD 里删掉填充和无关图层，只留墙线再导入 |
墙层名字接近但不完全一样（如 墙线、WALL-1） |
按图层认不出，按形状也没把握时会失败 | 在 CAD 里新建一个叫 WALL 的图层，只把墙线放进去 |
失败提示要看完
生成失败时，弹窗会把事实摆出来：图里有哪些图层、各有多少条线、APlus 认哪些图层名、这次卡在哪一关、下一步该做什么。照着「下一步」改图纸即可，不需要猜。
方式二：没有 CAD，用绘制墙体¶
量房数据怎么变成墙¶
量房时量到的通常是墙的内侧（房间里能看到的那一面）的长度，这正是做柜子要用的尺寸。所以画墙的思路是：沿着墙的内侧线画，墙厚往外长。这样房间内部的净尺寸和量房数据完全一致，墙厚画多少都不会影响柜子。
操作步骤¶
- 把视角转到能看到地面（顶视图或透视都可以）；

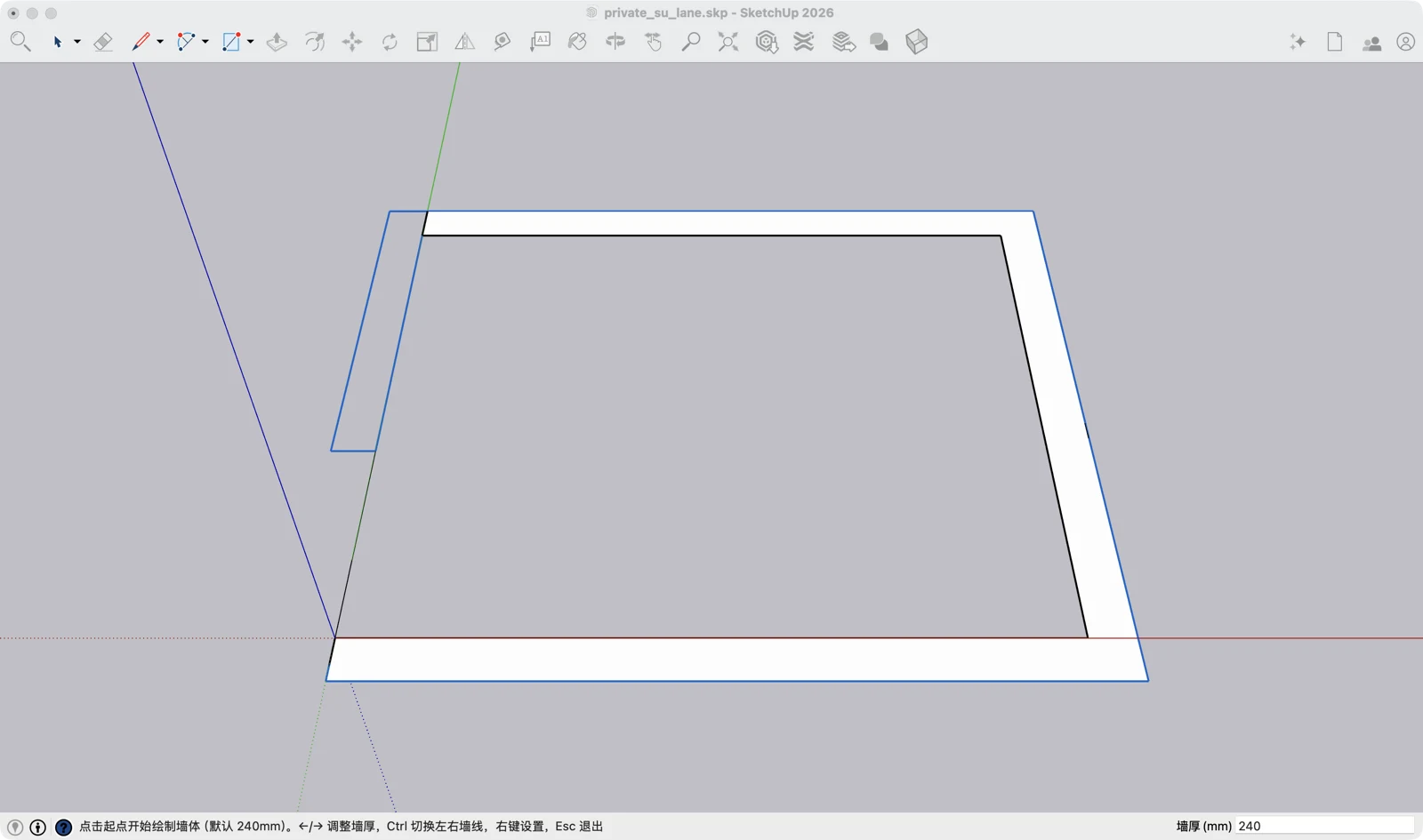

- 主面板 设计工具 → 场景建模工具 → 绘制墙体，屏幕上会出现「绘制墙体」提示小窗，显示当前墙厚和墙线方向；
- 先设墙厚（默认 240）：还没点起点时，直接在键盘输入数字回车就是墙厚；也可以右键选 墙厚设为 120mm / 180 / 200 / 240 / 300 / 400，或 输入墙厚...；
- 点起点：在墙角处单击；
- 定方向、输长度：把鼠标往墙的方向移动，键盘输入长度（比如
3600）回车，这一段墙就按这个长度生成；也可以直接点击终点； - 接着画下一段：终点自动成为下一段的起点，移动鼠标换个方向，再输入长度回车。一圈墙可以一笔连着画完；
- 看墙厚往哪边偏：如果预览的墙厚偏到了房间里面，按 Ctrl（或右键点「左右墙线：当前【右】」）切换到另一侧；
- 画完按 Esc 结束当前这笔（已画的墙保留），再按一次 Esc 退出工具。
| 操作 | 作用 |
|---|---|
| 未点起点时输入数字回车 | 设墙厚 |
| 已点起点时输入数字回车 | 按当前方向画出这个长度的一段 |
| ← / → | 墙厚每次减 / 加 10 毫米 |
| Ctrl | 切换墙厚偏向左侧还是右侧（从当前点断开，继续画） |
| 右键 | 常用墙厚、输入墙厚、切换左右墙线、重置绘制 |
| Esc | 结束当前这笔；再按一次退出工具 |
推拉出墙高¶
绘制墙体画出来的是平面的墙（一个名叫「墙体(平面)」的群组），还没有高度。需要用 SketchUp 的推拉工具把它推高：
- 双击墙体群组，进入群组内部；
- 按 P（推拉工具，要在英文输入法下），点墙的平面往上拉；
- 键盘输入层高（比如
2700）回车； - 按 Esc 或在群组外空白处单击，退出群组。
推拉完成、墙体在一个群组里，后面的「编辑墙体」「创建地面」「创建吊顶」「布置开关」才能识别它。
补一段墙：编辑墙体¶
房间里有一段隔墙、墙垛，或者 CAD 生成时漏了一段，可以从已有的墙上直接拉出一段新墙：
- 主面板 场景建模工具 → 编辑墙体；
- 点墙体群组：单击已经推拉并成组的墙；
- 点一条竖向边线：在墙的侧面，点新墙要靠着的那条竖直的边（鼠标悬停会高亮），它决定新墙从哪个墙面长出来；
- 定起点：在这个墙面上移动鼠标，点击确定新墙的起点；也可以输入一个数字（可带正负号），沿墙长方向从边线偏移这么多作为起点；
- 定长度：移动鼠标预览新墙拉出多长，点击创建；或者输入长度回车；
- 创建后可以在同一墙面上继续加下一段，按 Esc 返回上一步。
新墙的高度和原来的墙一样，墙厚按当前设置。右键可以选 墙厚设为 …mm、自定义墙厚(mm)...、输入拉出长度(mm)...，Ctrl 切换新墙偏向左侧还是右侧，←/→ 调墙厚。
编辑墙体不能开窗和门洞
当前版本的「编辑墙体」只用来加墙。开窗、开门洞请看开窗门洞、地面吊顶与开关插座。
做错了会怎样¶
- 沿墙中心线画、墙厚两边分：房间内部每边少了半个墙厚（240 墙就少 120），柜子按这个做出来会大，现场装不进去。一定沿内侧线画。
- 墙厚偏到房间里：同样让房间变小一个墙厚。画的时候看预览，偏错就按 Ctrl。
- 用 CAD 生成后没开门窗：柜子可能挡住门、盖住窗，到了现场才发现。
- 把好几个户型的整张图导进来：会被拒绝。先在 CAD 里单独拿出要做的那一户。
- 墙没推拉、没成组：地面、吊顶、开关工具找不到墙，会提示「请先选中墙体群组（推拉并成组）」。
完成确认¶
- 用「户型生成墙体」导入一张单户型 CAD，得到连成一体的墙，并在房间分组里看到自动认出的房间；
- 看懂生成失败的提示，知道是图层、单线墙、斜墙还是多户型的问题；
- 用「绘制墙体」沿内侧线画一圈墙，墙厚偏在外侧，内部净尺寸与量房数据一致；
- 用推拉把墙推到层高，并确认墙在一个群组里；
- 用「编辑墙体」从已有墙面拉出一段新墙。
常见问题¶
点了绘制墙体，提示「无法确定绘制平面」
当前视角看不到地面（比如正对着侧面看）。切换到顶视图或透视视角，让地面在画面里，再点击。
户型生成墙体后尺寸明显不对（整套房只有几百毫米）
说明这张图的单位比较特殊，自动识别没判断对。失败或异常的提示里会写出「这张图导入后最长边约多少毫米」，把这个数字和您的图纸单位告诉服务人员。
生成的墙缺了一小段墙垛
新版本已经能按图纸位置生成短墙垛、门垛和墙端加厚。个别仍然漏掉的，用「编辑墙体」补上。
能不能让 AI 帮我画墙？
可以。主面板 AI 助手 能按描述画房间（墙和地面），画出来的房间同样会进入房间分组。AI 助手的用法不在本篇展开。
