三方向剖切：查看柜体内部结构¶
适用版本：APlus 1.0.226 及以上。
要核对柜体里的层板、立板和背板，可以在同一张柜体图里放置不同方向的剖切线，分别查看宽度、深度和高度位置上的内部结构。支持 竖切、前后切、上下切，同一张图最多添加 8 个剖切位置。
一、打开柜体图与剖切面板¶
- 在 SketchUp 中选中需要出图的柜体，用 柜体四视图 DXF 导出柜体图；
- 在 APlus 主面板进入 设计工具 → 设计出图 → CAD 看图，点击 打开，选择这张图；
- 点击左侧工具栏的 剖切，或按 S，右侧显示剖切面板。
窗口入口与标注、打印用法见CAD 看图：剖视图、标注与打印。
二、选方向、填位置¶

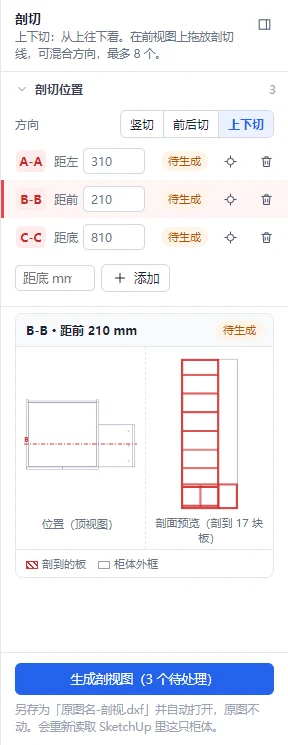

先在右侧选择方向，再输入距边的尺寸（毫米），点击 添加。也可以在对应视图上拖放剖切线，松开鼠标加入列表。
| 方向 | 位置与放线视图 | 观察方向 |
|---|---|---|
| 竖切 | 距左；前视图 | 从右往左看 |
| 前后切 | 距前；顶视图 | 从前往后看 |
| 上下切 | 距底；前视图 | 从上往下看 |
例如，先选择 竖切，添加距左 310；再选择 前后切，添加距前 210；最后选择 上下切，添加距底 810。三个位置会一起保留在列表里。请按实际柜体尺寸填写，剖切位置应在柜体内部。
点选一行可查看它的位置与剖面预览；直接修改该行的数值可以调整位置。需要找回图上的剖切线时，点击该行的 定位 图标；不需要的线可点击 删除 图标。
先看位置，再看剖面
「位置」小图用柜体轮廓和红线说明切在哪里；「剖面预览」显示这个位置切到的板件。前后切的位置小图是顶视图，竖切和上下切的位置小图是去门内部视图。
三、生成并保存剖视图¶
- 检查列表中的方向、尺寸和预览，点击底部 生成剖视图；
- 在保存窗口中选择位置并保存，默认文件名为「原图名-剖视.dxf」；

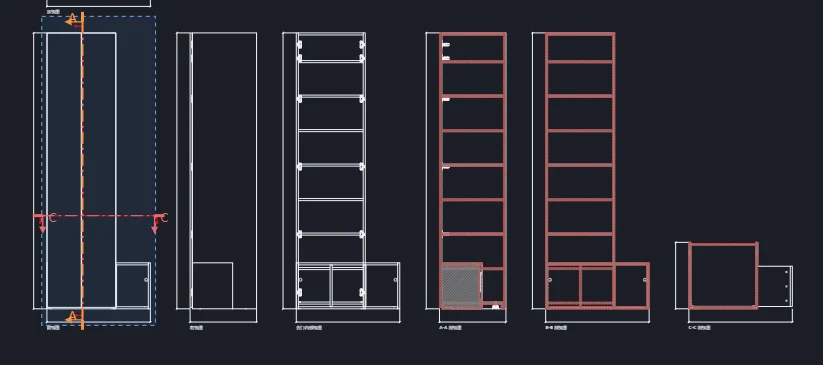

- 新图会自动打开。核对列表中的位置都显示 已生成，图中出现对应的 A-A、B-B、C-C 剖视图；
- 需要后续继续查看时，用 打开 重新打开这份保存的 DXF。原图保留，剖切方向和位置保存在新图中。
完成确认¶
做完这一步，您应该看到
- 列表保留所需方向和尺寸，位置小图中的红线与选择的位置相符；
- 生成后各行显示「已生成」，图中出现对应字母的剖视图；
- 重新打开保存的 DXF，剖切方向、位置和剖视图仍在。
常见问题¶
旧图还能继续用吗？
可以打开已有的柜体图和剖视图。旧图原有的竖切位置会继续按距左位置显示；需要新增前后切或上下切时，选方向后添加，再生成并保存一份新图。
重新打开图纸后看不到剖面预览，或提示选择对应柜体怎么办？
先在 SketchUp 中选中与这张图对应的柜体，再回到看图窗口生成剖视图。柜体与图纸不匹配时，请先核对选择；不要用别的柜体替代。
剖切工具不能用怎么办？
请打开 APlus 导出的柜体四视图 DXF。普通 CAD 图纸不能直接添加柜体剖切位置。
